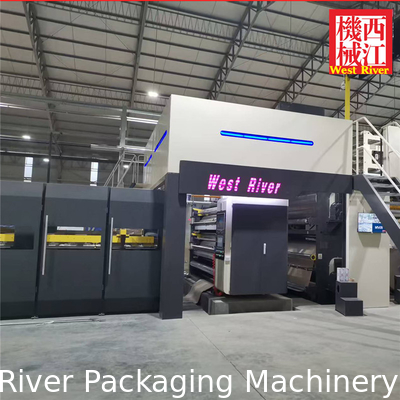

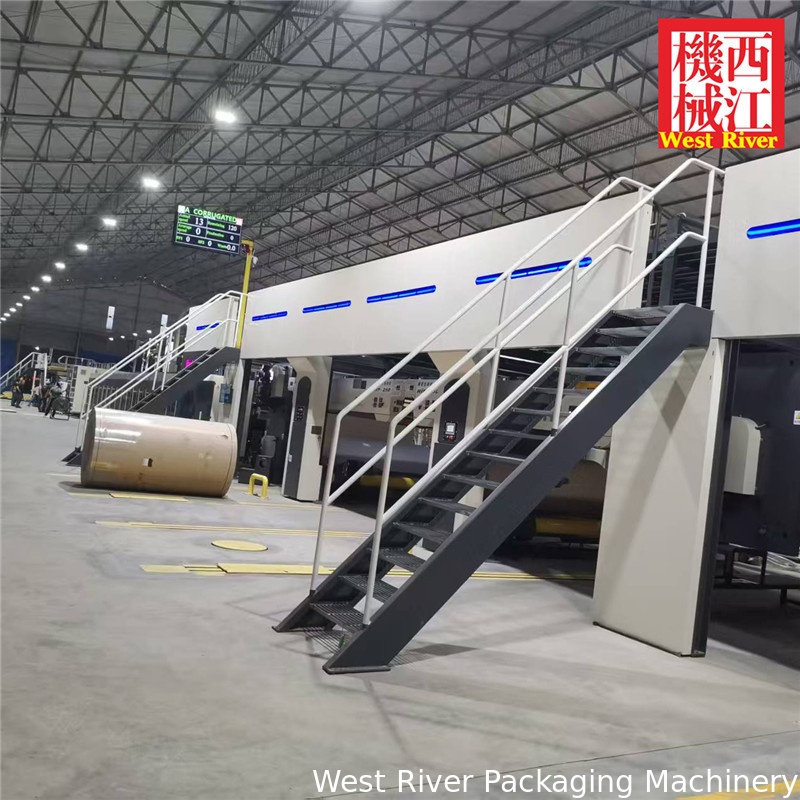

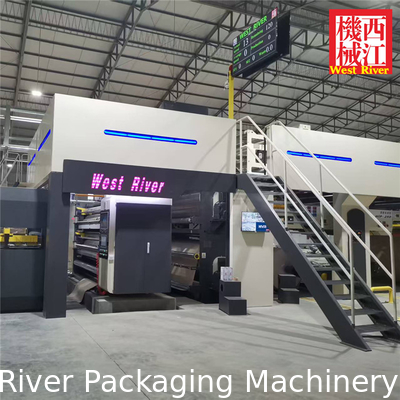

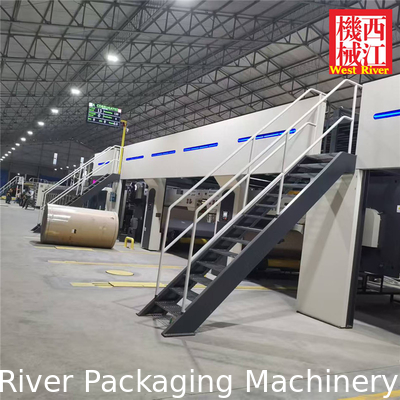

Smart 5.0 BECKHOFF 7Ply Machine de découpage de la ligne de production de carton ondulé

Le système de commande intelligent 5.0 BECKHOFFCoupe de couteau double hélicoïdal

Refroidissement par liquide, servo-entraînement

Le couteau de coupe fait partie intégrante de l'onduleur et est installé entre le coupeur et le déposeur.Sa fonction est de couper la planche avec précision à une longueur programmée à l'aide de lames montées sur les rouleaux de coupeL'opérateur peut intervenir si nécessaire pour modifier les données (longueur de coupe,nombre de pièces à couper) pendant l'opération.

1. Les personnages principaux:

Conception de cylindre unique à faible inertie

Utilisation de moteurs à refroidissement liquide à faible consommation d'énergie

Détournement de déchets par couteau pour détournement de déchets OC

Contrôle indépendant de la section d'alimentation avec roue de mesure pour une longueur de coupe de haute précision

La section d'alimentation peut être tirée vers le bas pour un accès facile dans la machine pour l'entretien et le nettoyage

Lames à hélice à couple de coupe faible

Retour en arrière des cylindres pour le lapage des lames

Ceintures indépendantes anti-déformation avec section sous vide à l'alimentation

Disposition à la mise à niveau pour la découpe à la marque ou au motif

Éthnet CAT/communication TCP

2. L'arbre du couteau est testé et modifié par équilibre dynamique, avec roulement réglable par le vent, précision de rotation plus élevée, plus stable pour couper le carton.
3. Un pas de transmission, une plus grande efficacité de conduite, une réponse plus rapide, relié à une transmission précise en expansion de la brousse, conduire sans dégagement, assurer le jogging des bords du couteau avec précision.
4. Dual Servo motor drive, transmission de puissance hautement efficace, réaction rapide, connexion de serrage d'expansion d'engrenage de précision, pas d'entraînement à la brèche, pour assurer un bord de maille précis.
5. La vitesse des moteurs indépendants d'entrée et de sortie est réglée par conversion de fréquence pour être adaptée à la vitesse du carton automatiquement.
6. Système de lubrification indépendant, l'effet de dissipation de la chaleur est parfait, la lubrification est plus crédible.
7. La structure de base principale touche le sol, résiste bien aux vibrations, couverte de filet de bouclier, plus sûre.
8. La longueur de coupe est comprise entre 500 et 9999 mm.
9. Lorsque la vitesse est constante, la précision de coupe de longueur est de ±1,0 mm.
10. Équipés de nouveaux couteaux de type Hackle, les bords tranchants du carton ne seront pas aussi tranchants que pour blesser la main des ouvriers.
11. L'ordinateur suivra automatiquement la vitesse de fonctionnement du carton de papier, pour assurer la synchronisation.
12. L'alimentation électrique est contrôlée avec le module de puissance d'intégration au lieu de silicium contrôlable avant, diminuer le taux de dysfonctionnement beaucoup.
13. Dispositif d'économie d'énergie, peut déposer l'énergie de puissance alimentée par le frein de chaque coupure, dans le groupe de module d'économie d'énergie de la capacité haute tension,Il pourrait économiser 30% d'énergie électrique par rapport à un système commun.
